Les flippers contiennent de nombreux connecteurs qui permettent notamment de relier les éléments du plateau (batteurs, bumpers, lampes ...) aux cartes électroniques qui les commandent.

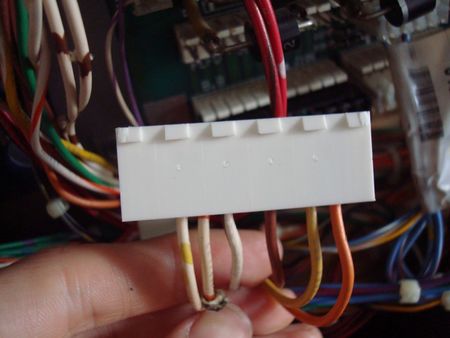

On trouve par exemple des connecteurs de marque Molex comme celui-ci :

Connecteur Molex3.JPG

Avec le temps ces connecteurs peuvent brûler et il devient nécessaire de les remplacer.

[modifier] 1 Remplacer un connecteur Molex

Matériel nécessaire :

  • Une pince à sertir pour connecteur Molex
  • Un connecteur Molex
  • Des cosses

Molex matériel.JPG

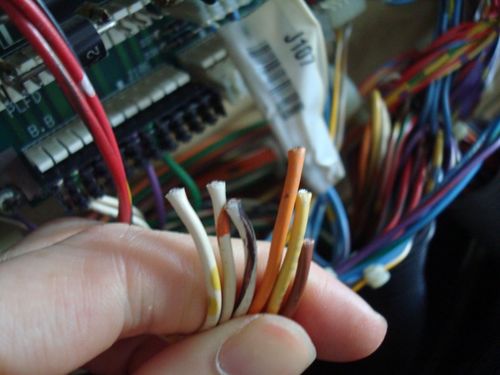

Section des fils

Section fils.JPG

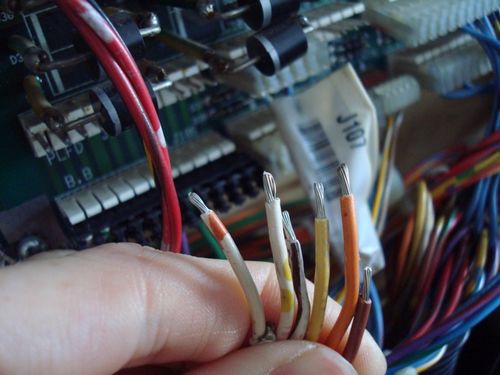

Dénudage

Fils dénudés.JPG

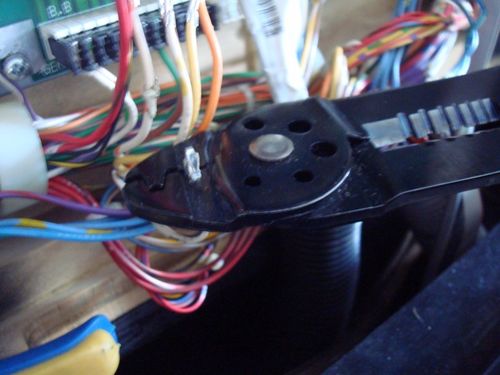

Pose des cosses avec la pince à sertir

Pince à sertir.JPG

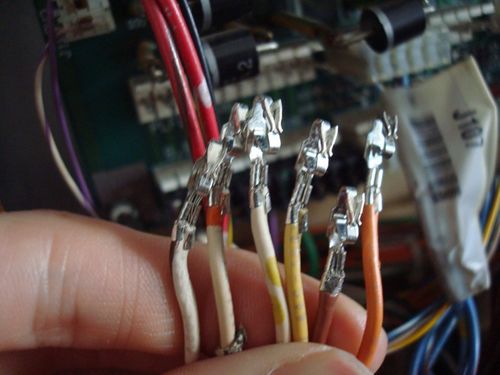

Les cosses sont fixées

Cosses trifucons.JPG

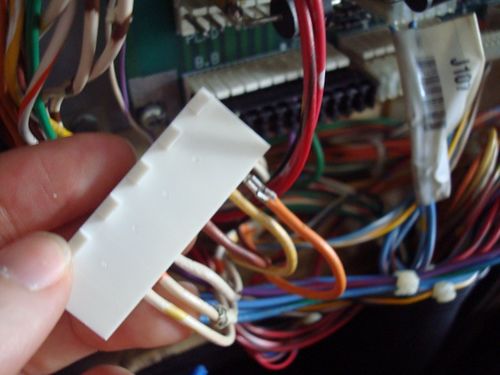

Insertion des fils dans le connecteur

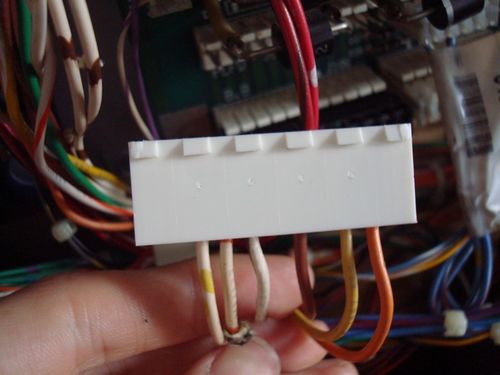

Connecteur Molex2.JPG

Connecteur Molex3.JPG

Voilà, le connecteur est branché

Connecteur branché.JPG

[modifier] 2 Sertir une cosse molex

Dans cette partie nous allons nous focaliser sur le sertissage des cosses.

Tout d'abord, voyons la constitution d'une cosse.

[modifier] 2.1 Anatomie d'une cosse

Une cosse est composée de 3 parties :

  • La partie sertissage : C'est la seule partie sur laquelle on doit intervenir. En utilisant une pince à sertir, on déforme cette partie afin d'attacher le fil et sa cosse.
  • La partie transition : Cette partie ne doit pas être touchée lors du sertissage. En particulier, il faut faire attention de ne pas aplatir les ergots de blocages.
  • La partie interface : Cette partie sert à épouser la broche du connecteur mâle. C'est l'interface avec l'autre moitié de la connexion.

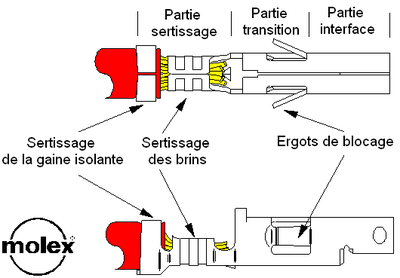

Constitution d'une cosse

[modifier] 2.2 Les erreurs courantes

[modifier] 2.2.1 Perte de brins

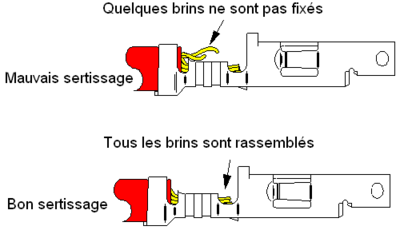

Parfois quelques brins ne sont pas fixés dans la cosse, cela réduit la solidité du connecteur ainsi que sa capacité de transport du courant. Pour éviter ce problème, il est conseillé d'enrouler les brins avant de sertir.

Molex perte brin.png

Solution : Rassembler les brins avant de sertir.

[modifier] 2.2.2 Dénudage trop court

Lorsque le dénudage du fil est trop court, le contact entre la cosse et les brins se réduit ...

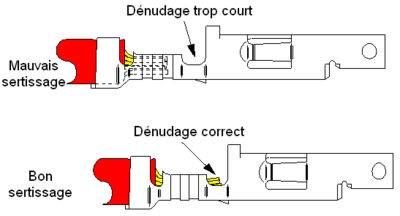

Molex denudage court0.png

[modifier] 2.2.3 Fil inséré trop loin

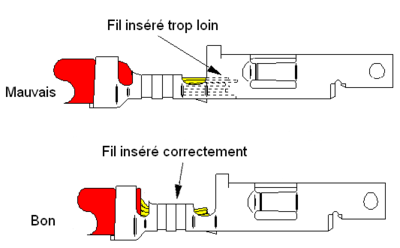

Autre problème courant : Le fil est inséré trop profondément dans la cosse. Cela réduit le contact entre la cosse et les brins. De plus cela crée un contact entre le métal et plastique (cosse et enveloppe isolante), ce contact n'est évidemment pas conducteur mais en plus il réduit la solidité de l'attachement. D'autre part, si le fil est enfoncé trop profondément, il peut repousser la broche du connecteur mâle.

Molex trop loin.png

Solution: Inséré le fil moins profondément ou faire un dénudage plus court.

[modifier] 2.2.4 Cosse banane

La cosse est tordue, elle prend la forme d'une banane et ne peut plus être insérée correctement.

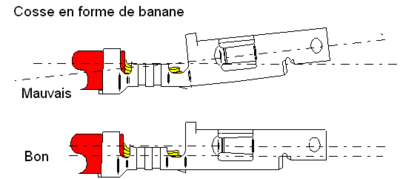

Molex banane.png

[modifier] 2.2.5 Cosse endommagée

Il arrive qu'on endommage la butée de blocage en serrant avec la pince. Sans cette butée, la cosse risque de s'enfoncer trop profondément dans le connecteur.

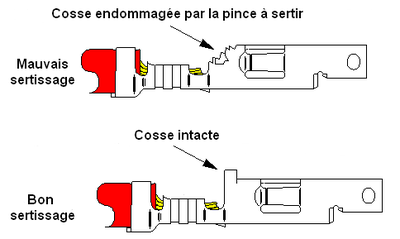

Molex too forward.png

Solution : Vérifier qu'une pince adéquate est utilisée.

[modifier] 2.2.6 Ergots de blocages

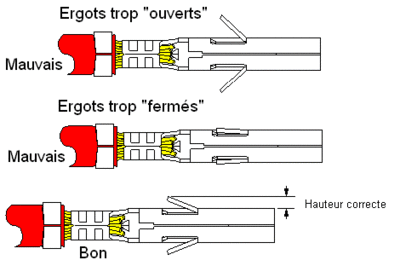

Il existe des ergots de chaque côté de la cosse. Ces ergots doivent être ni trop aplatis, ni trop ouverts.

Molex lock tangs.gif

[modifier] 2.2.7 Hauteur de sertissage incorrecte

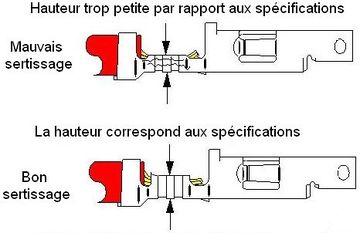

La hauteur de sertissage est importante. Cette hauteur va dépendre du calibre du fil. Molex fournit une hauteur à respecter pour chaque calibre.

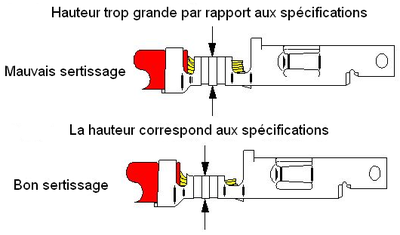

Molex hauteur.jpg Molex conductor too large.png
Une hauteur trop petite signifie qu'on a trop serré avec la pince à sertir. Cela peut abîmer les brins. Une trop grande hauteur réduit le contact entre le fil et la cosse.

Solution : Vérifier que la taille de la cosse correspond au calibre du fil et ajuster la hauteur en pressant.

[modifier] 2.2.8 Mauvaise fixation de la gaine isolante

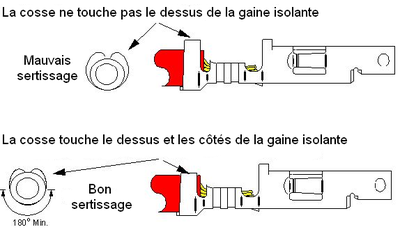

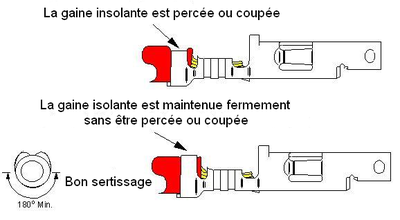

Molex insulation too small.png Molex insulation too large.png
La cosse ne doit pas trop compresser la gaine isolante. Si la cosse ne compresse pas assez la gaine isolante, le fil va bouger et cela risque d’abîmer des brins.

Solution : Ajuster la hauteur de sertissage en pressant.

[modifier] 2.2.9 Problèmes de rebords

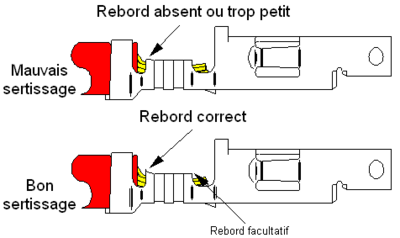

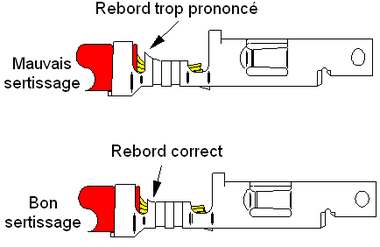

Molex rebord petit.png Molex rebord grand.png
Il doit exister un léger rebord sur la cosse. Si ce rebord est absent ou trop petit, cela risque de casser des brins. Si le rebord est trop prononcé, cela réduit la zone de contact entre les brins et la cosse et cela diminue les performances du connecteur. De plus, cela réduit solidité de la cosse.

[modifier] 2.3 Faut-il souder les cosses ?

Si une cosse est correctement sertie, elle n'a pas besoin d'être soudée. Cependant, vous pouvez ajouter un peu d'étain pour consolider une cosse qui a été mal sertie.

[modifier] 2.4 Lien externe
