Fabrication d'une rôtissoire

Copyright 2006 – 2018, HomePinballRepair.com - Traduction française : Leveeger

Vous pouvez réaliser votre propre "rôtissoire" pour plateau de flipper. Posséder une rôtissoire pour remonter un plateau permet d'économiser beaucoup de temps et rend l'opération bien plus facile. Il en existe des versions commercialisées que l'on peut parfois trouver, et qui sont extrêmement bien conçues. Cependant, si vous voulez économiser un peu d'argent et que vous êtes un peu bricoleur, vous pouvez fabriquer la vôtre.

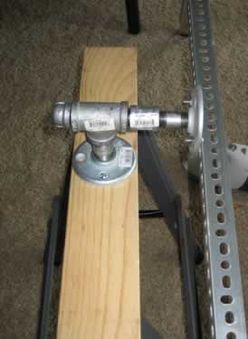

Voici une rôtissoire de notre conception: Elle est compacte et plutôt bon marché. Il en existe d'autres versions utilisant des tuyaux afin de relier les 2 extrémités et les maintenir à distance, mais ces conceptions sont bien plus chères et sont volumineuses, lorsqu'on ne les utilise pas, ou nécessitent d'être démontées pour stockage (mais voir les liens en bas de ce chapitre).

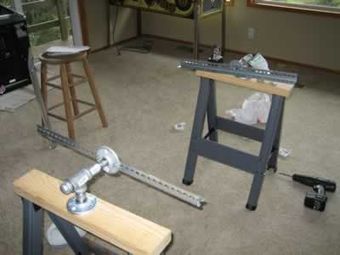

Afin d'être économique, nous avons réalisé un compromis. Nous avions 2 tréteaux d'avance et nous y avons reliés les assemblages mobiles en haut de chacun d'eux. Cela supprime les tuyaux galvanisés de la conception et rend le stockage un petit peu plus facile, car nos tréteaux se replient.

Les photos que nous avons placées ici ne comportent pas les vis de serrage. On installe ces dernières en perçant un trou au sommet du "T" de 3.4" (19 mm), à l'aide d'un foret de 5 mm. Un taraud de 6 mm est alors utilisé pour fileter le perçage.

Remarque: Il y a une modification de conception qui remplace les vis de fixation par des poignées de robinets… Cette modification est hautement recommandée***.

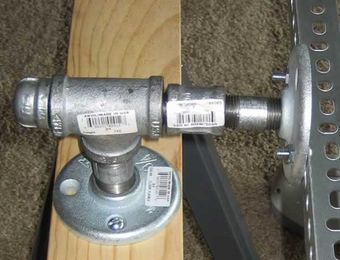

Nous avons utilisé des manchons de ½" par 3" (80 mm) passant dans les "T" de 3/4", de telle sorte que le manchon ne puisse avoir de jeu d'avant en arrière. Il est possible d'économiser quelques dollars en utilisant juste un manchon plus long, afin de se relier directement à la bride de ½". Cependant, dans ce cas, il y aura du jeu d'avant en arrière et le design sera moins équilibré. Cela rendra les pré-perçages pour les vis de fixation (tel que décrit précédemment) tout à fait inutiles.

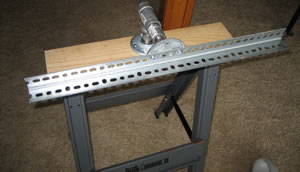

La taille des cornières est difficile à définir. Trop petites (25 mm par exemple) et il sera compliqué de fixer le plateau. Trop grandes et les cornières recouvriront trop le dessous du plateau, rendant difficile le retrait des pièces.

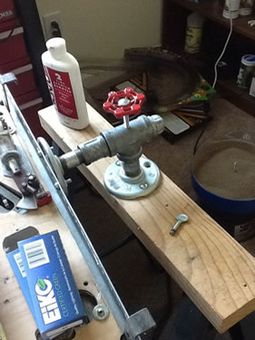

*** Eclairage sur la modification: La 1ère conception comprenait des vis de fixation pour serrer l'assemblage, afin de maintenir le plateau immobile. L'inconvénient est que cela nécessite une clé pour serrer ces vis. Un ami (un grand merci à Denis) nous a suggéré de les remplacer par des poignées de robinet. C'est une bonne amélioration qui permet d'immobiliser et de libérer la rôtissoire en un tour de main. Nous avons trouvé toutes les pièces en GSB. Prenez des poignées avec un perçage carré, ainsi qu'un boulon de fixation avec carré, pour l'assemblage avec la poignée. Cela permettra une liaison sécurisée. Nous avons utilisé un boulon de 50 mm, mais une vis plus courte peut très bien convenir.

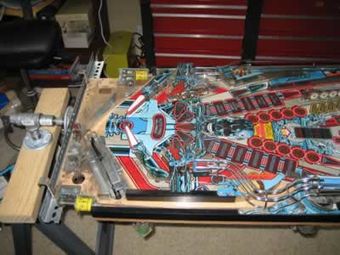

Pour fixer le plateau à la rôtissoire, la plupart utilise des serre-joints en forme de "C". Ça marche bien, mais tend à glisser et à provoquer une chute catastrophique. Alors que d'autre qualifieraient notre méthode de sacrilège, nous relions le plateau aux cornières par des vis ou des boulons. Dans notre exemple, il y a déjà suffisamment de trous percés au dos du plateau que nous n'avons pas eu besoin d'en faire d'autres. Toutefois, pour fiabiliser la prise du plateau, nous n'hésitons pas à faire quelques trous, là où on ne peut les voir. Sur l'endroit du plateau, nous déposons les vis à bois qui maintiennent les cornières en bois, puis nous utilisons des vis un peu plus longues pour fixer le plateau sur les cornières.


Nomenclature (Toutes les pièces sont galvanisées sauf si stipulées autrement):

Description Quantité
Bouchon de 1/2" 2
Coupleur de 1/2" 2
Manchon fileté de 1/2" x 2" 2
T de 3/4" 2
Bride de 3/4" 2
Manchon fileté de 1/2" x 3-1/2" 2
Bride de 1/2" 2
Cornière de 25 à 32mm 2 x 60cm ou 1 x 120cm coupée en 2
Poignée de 1/4" 1
Tréteaux 2
Poignée de valve 2
Boulon avec carré 1/4" x 2" 2
Contre vis 2

Liens à consulter

  • Rôtissoire dans le commerce: lien
  • Conception personnelle: lien
  • Conception primitive: lien
  • Autre conception primitive: lien
  • Conception sophistiquée: lien
